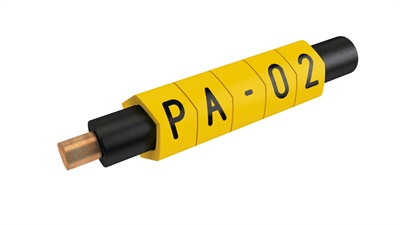

PA

10 / 10
از 1 کاربر
مشخصات کلی مشخصات فنی جدول سایز نشانگرها

مشخصات کلی

محصولات >> شماره سیم >>



  • نشماره سيم بسته (كشويي) براي استفاده در تابلو ها قبل از سربندي
  • تك كاراكتري به صورت حروف آماده A تا Z و اعداد 0 تا 9
  • قابل چينش با تركيب دلخواه برحسب نياز
  • حروف A تا Z به رنگ زرد و اعداد 0 تا 9 مطابق كدينگ بين المللي
  • مقاوم در دماي 30- تا 60+ درجه سانتيگراد
  • متريال مصرفي : PVC
  • داراي سايز بندي متنوع براي سيم هاي 0.25 تا 70.0(ميلي متر مربع)
  • در بسته هاي 1000تايي(‌رولي)‌، 100 و 20تايي (بسته اي)

كاتالوگ PA-PAZ



            Covers diameters 1.3 - 16mm ( 0.2 - 70mm2)

  • Closed, secure, marker sleeve for unconnected wires and cables.
  • Designed for electrical, pneumatic, hydraulic etc. applications.
  • High quality hot-foil marking.
  • Unique profile with spring-action designed to interlock when fitted, enabling easy alignment of multiple character markings.
  • Also available in Zerex, our halogen free material (PAZ).

PA/PAZ SPEC SHEET





مشخصات فنی

مشخصات فني:

نوع نصب :

نشانگر سيم بسته چند كاراكتري

ماده مصرفي:

PVC  :  PA

 بدون هالوژنPVC  :  PAZ

 رنگ :

شماره ها 0 تا9 كدينگ بين المللي و حروف رنگ زرد

(ساير رنگ ها طبق سفارش)

چاپ:

شماره هاي تكي : چاپ بصورت Hot Stamp است .

چند كاراكتري : با ماشين هاي پلاتر پارتكس و جوهر انجام مي شود.

حروف :

تمام حروف انگليسي و علائم + - :  . / موجود مي باشد.

ميزان حرارت :

+600C : PA   تا-300C

+900C : PAZ  تا-300C

مقاومت:

مقاومت ضد اشتعال مطابق با استاندارد UL94-V0 است.

مقاوم در برابر مواد شيميايي طبق آزمايشات انجام شده در پارتكس.

مقاوم در برابر حرارت و طول عمر بالا طبق آزمايشات انجام شده در پارتكس.



جدول سایز نشانگرها

جدول سایز های PA

DIMENSIONS PA/PAZ - SINGLE CHARACTER

Type Diameter mm Area mm2 AWG
PA-02/PAZ02 1.3-3.0 0.2-1.5 22-16
PA-1/PAZ1 2.5-5.0 1.5-4.0 16-11
PA-2/PAZ2 4.0-10.0 2.5-16.0 13-5
PA-3/PAZ3 8.0-16.0 16.0-70.0 5-
